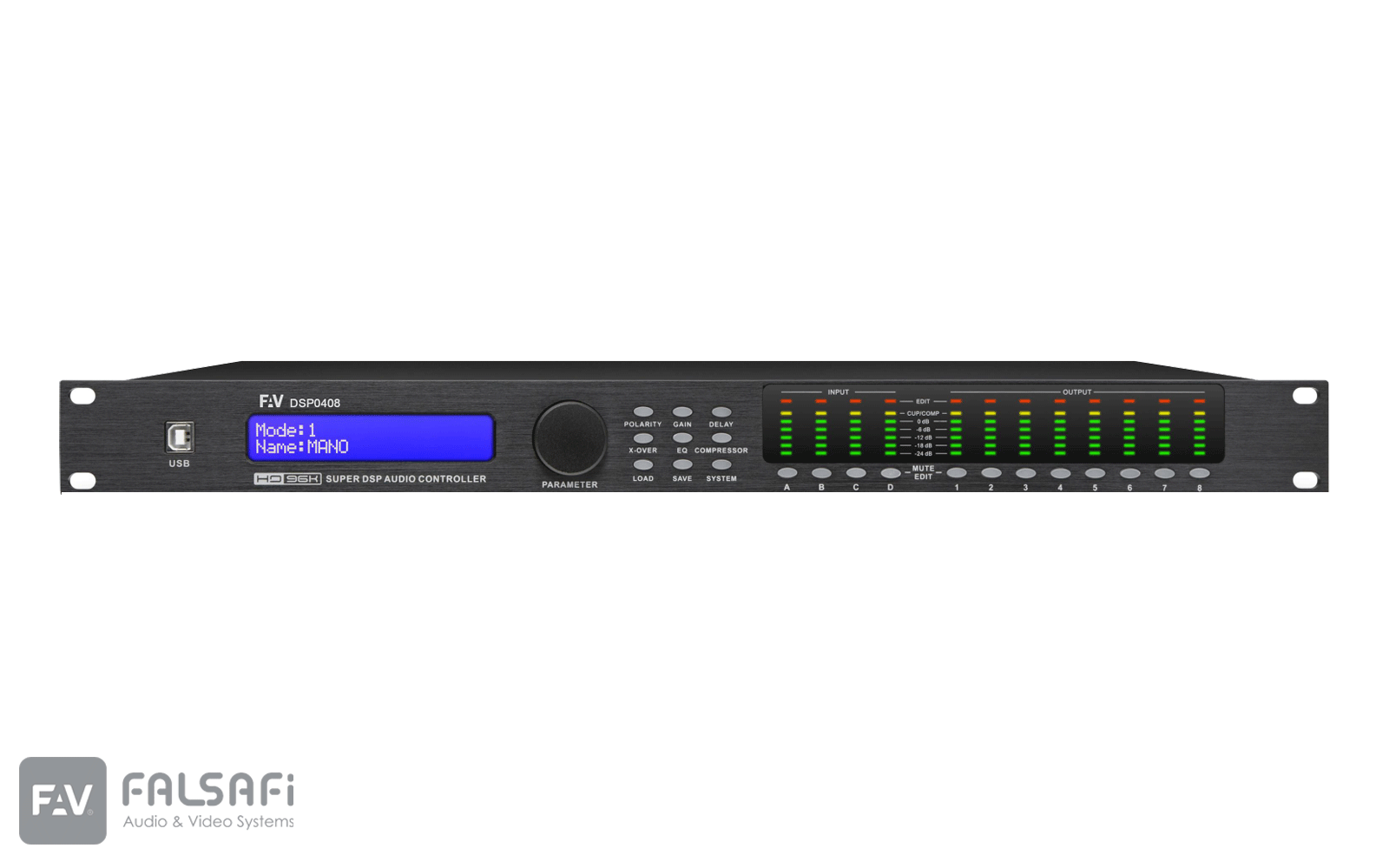

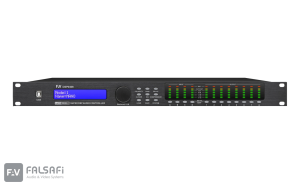

پردازشگر سیگنال دیجیتال FAV مدل DSP0408

0 رای دهی
پردازشگر سیگنال دیجیتال FAV مدل DSP0408؛ جهت استفاده در سیستم صوت آمفی تئاتر و همایش، کنسرت و اجرای زنده و مدیریت و بهینه سازی سیگنال های صوتی *بررسی و راهنمای خرید پردازشگر سیگنال دیجیتال مدل DSP0408 را در ادامه مشاهده بفرمایید
اطلاعات محصول
مجموعه : آمپلی فایر | پردازشگر دیجیتال
تولید کننده : FAV

Digital Signal Processor DSP 0408
پردازشگر سیگنال دیجیتال FAV 0408



> جدول مشخصات فنی
> ویژگی ها
> راهنمای خرید
> نتیجه گیری

نوع سیستم

پردازشگر سیگنال دیجیتال DSP
پاسخ فرکانسی 20Hz - 22kHz, +/- 0.2dB
نسبت سیگنال به نویز 110dB Typical (Unweighted)
اعوجاج (دیستورشن) < 0.0029% @1K,0dBu
گین (gain) + 6dB ≈ -40dB, step size 0.1 dB
دامنه دینامیکی > 100dB 20HZ-20KHZ
رابط ورودی - خروجی ورودی‌ها قابل تخصیص به هر خروجی
فیلتر شیب (Filter Slope) 12 dB/Oct, 18 dB/Oct, 24 dB
تاخیر ورودی 682 ms
تاخیر خروجی 21 ms
نوع فیلتر  Linkwits Riley, Bessel, Butterworth
اکولایزر پارامتریک پهنای باند کامل، محدوده 1/64 تا 4 اکتاو
اکولایزر پارامتریک (تعداد باند) 9 باند ورودی ، 8 باند خروجی
فرکانس نمونه‌برداری  96 KHz
خروجی  8 کانال الکترونیکی بالانس شده
حداکثر سطح ولتاژ  + 15dBm
رابط صوتی  XLR
رابط کنترل  RS232 DB-9 ; USB type
منبع تغذیه 100~230V AC , 50/60Hz adaptive
 ابعاد 45 mm (H) × 483 mm (W) × 210 mm (D)
 وزن 3.1 Kg

 > 1. ویژگی ها

پردازشگر سیگنال دیجیتال FAV مدل DSP 0408

  • 8 کانال خروجی بالانس شده
  • پردازنده دیجیتال پرقدرت با داده‌های 32 بیتی
  • ورودی‌ها قابل تخصیص به هر خروجی
  • مجهز به لیمیتر مجزا برای هر کاال خروجی
  • نشانگر مجزا جهت ورودی و خروجی ها
  • 9 باند فرکانسی قابل تنظیم جهت ورودی ها
  • 8 باند فرکانسی قابل تنظیم جهت خروجی ها
  • ورودی مجهز به 3 باند اکولایزر پارامتریک
  • خروجی مجهز به 5 باند اکولایزر پارامتریک
  • 20 حافظه کاربری: امکان ذخیره تنظیمات تا 20 عدد
  • شیب متغییر جهت فیلترهای بالاگذر و پایین گذر
  • کنترل ماتریس کانال ورودی جهت مدیریت و مسیربابی سیگنال ها
  • نرخ نمونه‌برداری بالا (96 کیلوهرتز) جهت دقت بیشتر در پردازش صدا
  • رابط‌های USB و RS232: برای اتصال به کامپیوتر یا کنترلرهای خارجی
  • رابط کاربری ساده و بصری: نرم‌افزار کامپیوتر کاربرپسند و آسان
  • قفل امنیتی چندسطحی: قابلیت قفل کردن تنظیمات در سطوح مختلف
  • نمایشگر LCD با نور پس زمینه جهت نمایش اطلاعات و تنظیمات دستگاه
  • مجهز به 3 فیلتر Linkwits Riley, Bessel, Butterworth جهت تنظیم دقیق فرکانس‌های صوتی
  • مناسب برای سیستم صوت سالن آمفی تئاتر و همایش، کنسرت، و اجرای زنده



> جهت استعلام قیمت و خرید پردازشگر سیگنال دیجیتال DSP با ما در تماس باشید



> 2. راهنمای خرید پردازشگر سیگنال دیجیتال DSP مدل 0408

 2.1. توضیحات:

DSP 0408 که به عنوان پردازشگر سیگنال دیجیتال نیز شناخته میشود تحت برند FAV طراحی و تولید شده است.این پردازشگر یک دستگاه حرفه ای و دقیق جهت بهینه سازی و مدیریت سیگنالهای صوتی میباشد. DSP 0408 با انعطاف‌پذیری بالا، دامنه دینامیکی وسیع و رابط کاربری ساده، برای کاربردهای اجرای زنده، کنسرت و سیستم‌های صوتی پیشرفته ایده‌آل است. در ادامه به بررسی دقیقتر این پردازشگر صوتی پرداخته ایم.

2.2. مناسبترین کاربرد پردازشگر سیگنال دیجیتال FAV DSP 0408:

مناسبترین کاربرد DSP 0408 عبارت است از:

  • مناسب جهت سیستم صوت کنسرت
  • مناسب جهت سیستم صوت آمفی تئاتر و همایش
  • مناسب جهت سیستم صوت استیج و اجرای زنده

2.3. درباره پردازشگر سیگنال دیجیتال FAV DSP 0408:

  •  مدیریت سیگنال های صوتی:

1. ورودی قابل تخصیص: این پردازشگر مجهز به چندین رابط ورودی جهت دریافت سیگنال های صوتی از منابع مختلف مانند میکروفن و میسکر است. همچنین 8 کانال بالانس شده به عنوان رابط خروجی دارد که می‌تواند سیگنال‌های پردازش‌شده رو به اسپیکرها، آمپلی‌فایرها یا دستگاه‌های دیگر ارسال کند. اما نقطه قوت آن ورودی قابل تخصیص به هر خروجی است؛ یعنی کاربر میتواند هر کدام از ورودی‌ها رو به هر کدام از خروجی‌ها (یا حتی چند خروجی) متصل کند. مثلاً می‌تواند سیگنال ورودی 1 را به خروجی 3 و 4 ارسال کرده، یا سیگنال ورودی 2 را فقط به خروجی 1 اختصاص دهد. این قابلیت امکان تنظیم دلخواه مسیر سیگنال (Routing) را به کاربر میدهد.
2. تقسیم فرکانس چندگانه: همچنین DSP 0206 امکان تقسیم سیگنال های صوتی به محدوده‌های فرکانسی مختلف را نیز دارد (مثلا بیس برای ساب‌ووفر و تریبل برای توییتر). البته مجهز به لیمیتر بوده که از سیگنال ها در برابر اعوجاج جلوگیری میکند. به این صورت که با تقسیم انعطاف پذیر فرکانس‌ها، سیگنال را برای اسپیکرهای مختلف بهینه کرده و لیمیتر از کیفیت صدا و تجهیزات محافظت می‌کند.
3. فیلتر با شیب قابل تنظیم: فیلترهای بالاگذر و پایین‌گذر به حذف فرکانس‌های ناخواسته کمک کرده و شیب‌های متغیر (مثل 12 تا 48 دسی‌بل بر اکتاو) امکان کنترل دقیق‌تر روی سیگنال را میدهند. این فیلترها به کاربر اجازه میدهد سیگنال رو با دقت بالا شکل دهد، مثلاً حذف بیس از توییتر یا تریبل از ساب‌ووفر. میتوان گفت فیلترهای بالاگذر و پایین‌گذر این پردازشگر دیجیتال با شیب‌های قابل تنظیم، سیگنال را برای هر نوع اسپیکری بهینه می‌کنند.
4. ماتریس کنترل کانال: این قابلیت امکان مسیریابی پیچیده و کپی سیگنال از ورودی‌ها به خروجی‌های مختلف را فراهم میکند، که برای مدیریت سیگنال در سیستم‌های چندکاناله بسیار حیاتی است. این ویژگی به کاربر امکان کنترل کامل روی توزیع سیگنال را می‌دهد.
5. اکولایزر پارامتریک: اکولایزر پارامتریک با 3 باند ورودی و 5 باند خروجی، برای تنظیم دقیق فرکانس‌ها و گین (تقویت یا کاهش) سیگنال استفاده شده که باعث بهینه‌سازی کیفیت صدا میشود. این اکولایزرها به کاربر اجازه میدهد سیگنال رو برای محیط یا تجهیزات خاصی تنظیم کند. یعنی از 9 باند ورودی، 3 باند اکولایزر پارامتریک (با کنترل گین، فرکانس و Q) و از 8 باند خروجی، 5 باند پارامتریک‌ هستند. میتوان گفت تعداد کل باندها (9 و 8) شامل همه تنظیمات فرکانسی است، ولی فقط 3 و 5 باند پارامتریک (دقیق و قابل تنظیم) هستند.
6. فیلترهای Linkwits Riley, Bessel, and Butterworth: پردازشگر مجهز به 3 فیلتر لینکویتز-رایلی، بسل و باترورث میباشد؛ این فیلترها کیفیت و دقت سیگنال را بالا برده و برای پردازش و تقسیم سیگنال‌های صوتی به فرکانس‌های مختلف با دقت بالا استفاده میشوند و بخش مهمی از مدیریت سیگنال هستند.
7. پردازشگر 32 بیتی: در این دستگاه، پردازشگر 32 بیتی و دامنه دینامیکی وسیع باعث پردازش سیگنال‌ها با دقت و کیفیت بالا میشوند. میتوان گفت این ویژگی قلب مدیریت سیگنال در دستگاه است.
8. نرخ نمونه برداری بالا: نرخ نمونه‌برداری بالا و اتلاف کم باعث پردازش سیگنال‌ها بدون افت کیفیت میشوند. این ویژگی کیفیت سیگنال را حفظ میکند.


- فیلترهای Linkwits Riley, Bessel, Butterworth چیست؟

این فیلترها برای پردازش سیگنال‌های صوتی و مدیریت فرکانس‌ها به کار می‌روند. به طور خلاصه میتوان گفت:

- فیلتر لینکویتز-رایلی (Linkwitz-Riley): این فیلتر برای تقسیم فرکانس‌ها (مثل کراس‌اوور در اسپیکرها) کاربرد دارد. فرکانس‌های جدا شده را با دقت بالا و بدون تداخل (فاز خطی) مدیریت می‌کند مثلاً برای جداسازی فرکانس‌های پایین (برای ساب‌ووفر) و بالا (برای توییتر).

- فیلتر بسل (Bessel): این فیلتر تاخیر فاز کمتری ایجاد کرده و برای کاربردهایی که حفظ شکل موج صوتی مهم است (مثل سیستم‌های صوتی با کیفیت بالا) مناسب میباشد. پاسخ فرکانسیش ملایم بوده و اعوجاج کمی دارد.

- فیلتر باترورث (Butterworth): این فیلتر پاسخ فرکانسی صافی داشته و برای کاربردهایی که نیاز به تعادل بین دقت و سادگی دارند، استفاده می‌شود. افت فرکانسی تدریجی داشته و برای اکولایزر یا تنظیمات عمومی مناسب است.

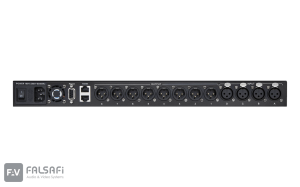

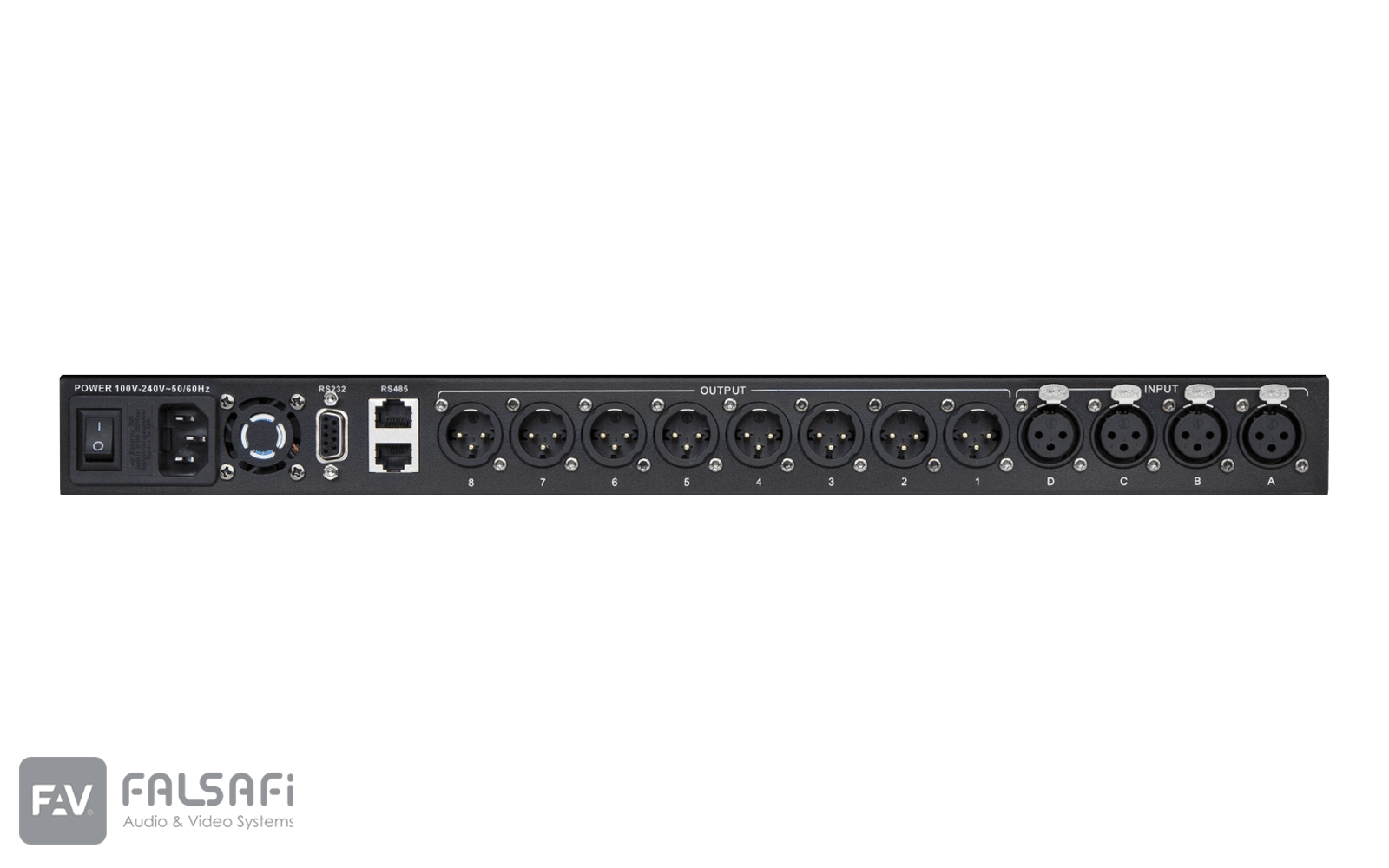

  •  اتصالات:

1. رابط صوتی XLR: استاندارد تجهیزات صوتی میباشد که برای اتصال حرفه‌ای تجهیزاتی مانند میکروفون‌ها، اسپیکرها و میکسرها استفاده می‌شود. XLR کیفیت بالای انتقال سیگنال رو تضمین داده و برای کاربردهای حرفه‌ای مناسب است.

2. رابط‌های کنترلی (USB و RS232): این رابط ها جهت اتصال دستگاه به کامپیوتر یا کنترلرهای خارجی برای مدیریت تنظیمات استفاده میشود. RS232 (پورت سریال) و USB راه‌های استاندارد برای کنترل دیجیتال میباشند. این رابط‌ها امکان کنترل دستگاه از طریق کامپیوتر یا دستگاه‌های خارجی رو ساده می‌کنند.

3. 8 خروجی بالانس‌شده: این پردازشگر دارای 8 خروجی بالانس‌شده است که معمولاً از طریق کانکتورهای XLR به تجهیزات صوتی مثل اسپیکرها یا آمپلی‌فایرها وصل می‌شود. بالانس بودن باعث کاهش نویز در اتصالات طولانی می‌شود. این خروجی‌ها برای اتصال به سیستم‌های صوتی چندکاناله مناسب است.



> 3. نتیجه گیری

در مجموع و با توجه به توضیحات بالا میتوان گفت پردازشگر سیگنال دیجیتال FAV DSP0408 با 8 کانال خروجی و قابلیت‌های کاربردی مانند پردازش 32 بیتی، تقسیم فرکانسی انعطاف‌پذیر، اکولایزرهای دقیق و اتصالات حرفه‌ای (XLR، USB، RS232)، ابزاری قدرتمند برای مدیریت سیگنال‌های صوتی در کاربردهای حرفه‌ای مثل کنسرت، استودیو، سالن آمفی تئاتر و همایش و سیستم‌های صوتی پیشرفته است که کیفیت صدا و انعطاف‌پذیری بی‌نظیری ارائه می‌دهد.

> پیشنهاد میدهیم پردازشگر سیگنال دیجیتال DSP 0206 را نیز مشاهده کنید



جهت ثبت امتیاز ابتدا به سایت وارد شوید
محصولات مرتبط
پردازشگر سیگنال دیجیتال DSP 0206DigitalSignalProcessor-FAV-DSP0206

پردازشگر سیگنال دیجیتال FAV مدل DSP0206

سوالات متداول

مدل DSP-0408 تعداد 8 کانال خروجی بالانس‌شده دارد (به جای ۶ کانال در DSP-0206)، که برای سیستم‌های صوتی بزرگ‌تر مثل کنسرت‌های بزرگتر ایده آل است. سایر ویژگی‌هایشان مثل پردازش ۳۲ بیتی و فیلترها مشابه هستند، اما ۸ کانال انعطاف‌پذیری بیشتری در مسیریابی سیگنال به کاربر میدهد.

بله، با ۸ خروجی بالانس‌شده و ماتریس کنترل کانال، این پردازشگر DSP برای مدیریت سیگنال در سیستم‌های ۸ اسپیکر یا بیشتر (مثل آمفی‌تئاترهای بزرگ) عالی است. می‌توانید هر ورودی را به چند خروجی بدون افت کیفیت کپی کنید.

هر خروجی لیمیتر اختصاصی دارد که سطح سیگنال را محدود کرده و از اعوجاج یا آسیب به آمپلی‌فایر و اسپیکرها جلوگیری میکند. مثلاً در اجرای زنده، وقتی صدا ناگهان بلند می‌شود، لیمیتر کیفیت را حفظ می‌کند.

می‌توانید تا ۲۰ تنظیمات مختلف (مثل EQ برای کنسرت پاپ یا سخنرانی) را ذخیره و با یک کلیک بارگذاری کنید. با قفل امنیتی چندسطحی، از تغییرات ناخواسته جلوگیری می‌شود که برای صدابردارهای حرفه‌ای عالی است.

شیب‌ها از ۱۲ تا ۴۸ دسی‌بل بر اکتاو قابل تنظیم هستند؛ شیب تند (۴۸) برای جداسازی کامل فرکانس‌ها (مثل حذف بیس از توییتر) و شیب ملایم (۱۲) برای انتقال طبیعی صدا کاربرد دارد. این ویژگی سیگنال را برای هر اسپیکر بهینه می‌کند.

9 باند برای ورودی (۳ پارامتریک با گین +۱۵ تا -۳۰ دسی‌بل و Q ۰.۴-۱۲۸) و ۸ باند برای خروجی (۵ پارامتریک). از نرم‌افزار USB/RS232 برای تنظیم دقیق فرکانس ۲۰Hz-۲۰kHz استفاده میشود که برای حذف فیدبک در همایش‌ها و اجراهای زنده ایده‌آل است.
